静音型调节阀是一种专门设计用于降低流体流动噪音的调节阀，广泛应用于对噪音控制要求较高的工业场合。通常采用独t的阀体和阀芯设计。阀体内部通道呈流线型，减少流体流动阻力，降低压力损失。阀芯部分常采用多孔笼式结构，套筒上设有许多对称小孔，以适应气体的节流、扩散与膨胀过程，有效降低高压差气体或蒸汽所产生的噪音。同时，阀体内还设有导流翼，改善套筒周围流体平稳运动，进一步降低噪音。此外，阀芯采用压力平衡式结构，具有较大的导向面积，抗震性好，能够在复杂工况下稳定工作。
一、核心静音组件（降噪核心）
静音组件是区别于普通调节阀的关键，通过优化介质流道或缓冲湍流，将噪音控制在60dB以下（常规工况），常见结构有两类：
多孔式静音阀芯/套筒
功能：将介质的大通道分流为数十至数百个微小孔道（孔径通常0.5-2mm），分散介质流速，降低湍流强度，同时通过多级降压（每级压降≤20kPa）削弱噪音能量。
特点：材质多为不锈钢316L或哈氏合金（耐磨损、耐腐蚀），孔道呈蜂窝状或螺旋状排列，适配高压差工况（如蒸汽、高压水系统）。
迷宫式流道组件
功能：通过复杂的迷宫式流道（如折流式、螺旋式）延长介质流动路径，迫使介质多次改变流向，逐步消耗动能，减少涡流和空化现象（空化是高噪音主要来源）。
特点：流道精度高（加工公差≤0.05mm），适合介质含少量杂质的场景（如工业循环水），但压降损失略高于多孔式。
二、阀体与调节执行组件（流量控制基础）
该部分负责承载介质和实现流量调节，结构与常规调节阀类似，但针对静音需求优化了内部流道。
阀体
功能：作为介质流通的外壳，连接管道，内部预留静音组件和阀芯的安装空间，同时承受介质压力（额定压力通常1.6-10MPa）。
特点：流道内壁光滑（粗糙度Ra≤0.8μm），减少介质流动阻力；材质根据介质选择，如铸铁（水、蒸汽）、不锈钢（腐蚀性介质）、碳钢（高温工况）。
阀芯与阀座
功能：阀芯通过轴向移动改变与阀座的间隙，调节介质流量；阀座与阀芯的密封面需精密配合（密封间隙≤0.01mm），防止介质泄漏。
特点：静音型阀芯多与静音组件集成（如多孔阀芯+密封锥面），阀座采用硬质合金堆焊（如司太立合金），提高耐磨性，延长使用寿命（通常3-5年）。
阀杆与填料函
功能：阀杆连接阀芯与驱动机构，传递驱动力；填料函内的密封填料（如石墨填料、PTFE填料）防止介质从阀杆与阀体的间隙泄漏。
特点：阀杆表面做硬化处理（如镀铬、氮化），减少摩擦磨损；填料函采用多道密封结构，适配高压、高温工况，降低泄漏率（通常≤1×10⁻⁶mL/s）。
三、驱动与控制组件（动力与精度保障）
驱动组件为阀芯移动提供动力，控制组件确保调节精度，按驱动方式分为气动、电动两类：
1.气动驱动系统（常用）
气缸：作为动力源，通过压缩空气（压力0.4-0.6MPa）推动活塞移动，带动阀杆和阀芯动作，分为单作用（弹簧复位）和双作用（无复位弹簧）两种。
阀门定位器：接收控制系统的信号（如4-20mA电流信号），精确控制气缸进气量，调整阀芯开度（控制精度±0.5%），同时反馈实际开度信号，实现闭环控制。
电磁阀：控制气缸的进气方向，实现阀门的紧急开关（如故障时自动关闭或打开），响应时间≤0.5秒，适配紧急工况。
2.电动驱动系统（适配无气源场景）

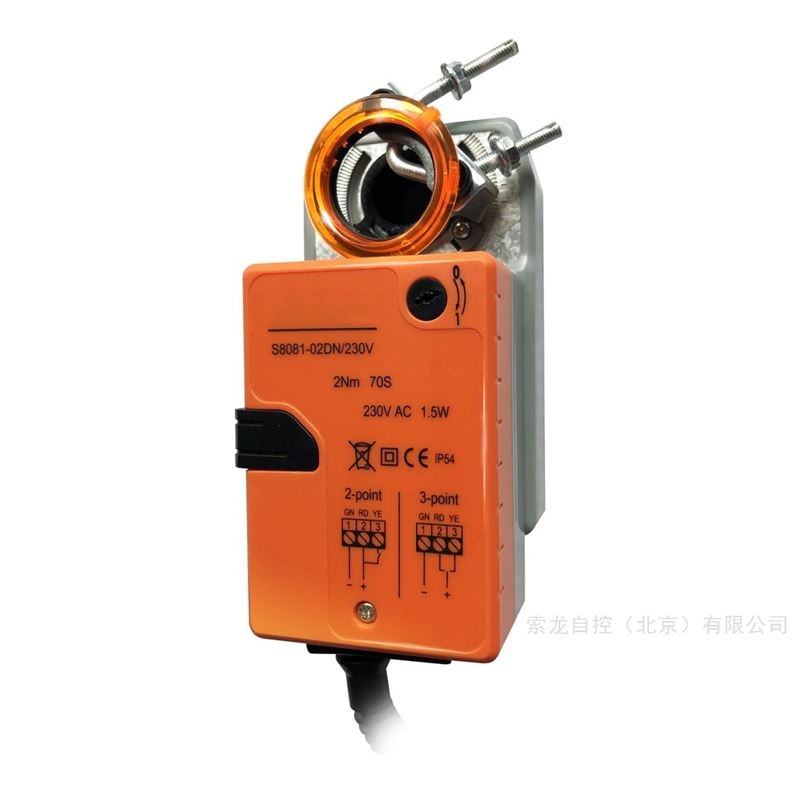

电动执行器：由电机（交流异步电机或伺服电机）、减速齿轮箱、滚珠丝杠组成，将电机的旋转运动转化为阀杆的直线运动，驱动阀芯调节。
控制模块：接收PLC或DCS的控制信号，设定阀芯开度，内置过载保护（电机电流过大时自动停机）、限位开关（防止阀芯超程），适配远程控制。
手轮机构：手动调节装置，当电动系统故障时，通过手轮转动驱动阀芯，确保紧急情况下仍能控制流量，提升可靠性。
四、辅助组件（稳定运行支撑）
辅助组件为核心模块提供保护和状态监测，确保阀门长期稳定运行。
密封组件
包括阀体法兰密封垫（如石墨垫片、金属缠绕垫片）、阀杆填料、静音组件密封环，防止介质泄漏，适配不同温度（-200℃~500℃）和压力工况。
过滤器与排污阀
阀体进口端通常配备Y型过滤器（过滤精度10-20μm），防止杂质堵塞静音组件的微小孔道；底部设排污阀，定期排出阀体内部的杂质或冷凝水。
位置反馈装置
如位移传感器（LVDT）或电位器，实时检测阀芯的实际开度，将信号反馈给控制系统，用于开度显示和闭环调节，确保调节精度。
散热/保温夹套（可选）
针对高温（＞200℃）或低温（＜-40℃）介质，阀体外部加装夹套，通入蒸汽（保温）或冷却水（散热），防止阀体因温度剧变损坏，同时保护静音组件的精度。
